一、固定在线多气体检测主机特色功能：

1，密码登录，防止不相关人员误操作；

2，通道自由设置，方便用户灵活配置；

3，历史数据查询、U盘导出；

4，历史报警查询、U盘导出；

5，历史数据记录时间间隔可设置；

6，历史数据清除、历史报警清除、恢复出厂设置；

7，4 种报警方式自由设置；

8，时间显示、设置；

9，密码修改；

10，同时支持最多32路485设备+16路4-20mA设备；

11，被打开通道数据的实时趋势图、历史趋势图，方便用户直观查看数据趋势；

12，PLC自带8路无源干接点输出，可根据用户需求配备继电器扩展模块等等。

产品参数：

功耗：小于7W

测量单位：ppm、ppb、%LEL、%VOL、mg/m3、mg/L、g/m3、ug/m3、%rh、℃、MPa、KPa、Pa等等

安装方式：壁挂式

报警设定：4种方式自由设定

接收信号：4-20MA、RS485（标准 Modbus 协议）

报警方式：蜂鸣器报警及报警信息实时显示

存储：可存储2000条报警记录；可存储10万条历史数据；报警记录及历史数据均可用U盘导出

输出触点：PLC自带8个常开触点，触点容量24VDC/10A或AC220V/1A，继电器扩展模块，触点容量30V/3A或 250V/3A输出触点可交互配置

温度：0~55℃，湿度：10~90%RH

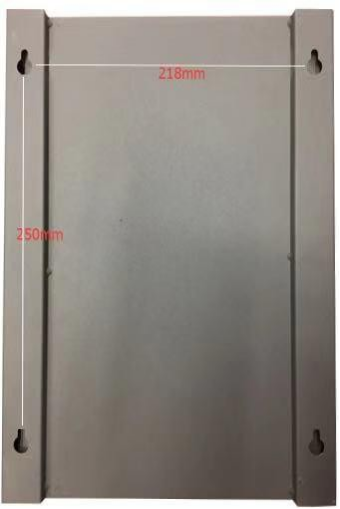

二、固定在线多气体检测主机外形尺寸图：

三、原理示意图：

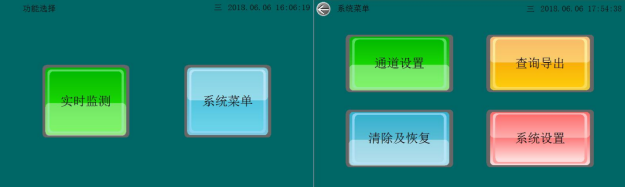

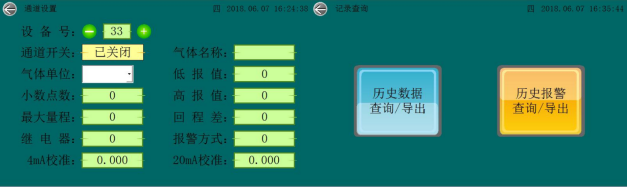

四、菜单设置示意图：

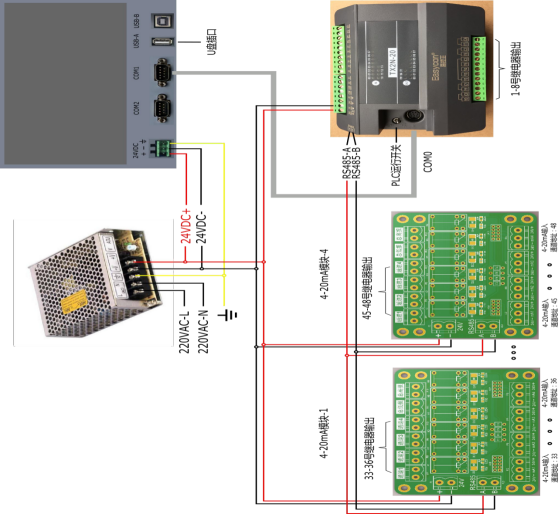

五、系统接线示意图：

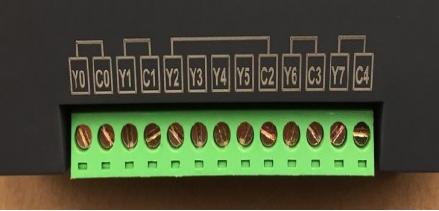

六、继电器输出示意图：

七、系统拓扑图：

1,4-20MA接线图：

2,RS485接线图：
